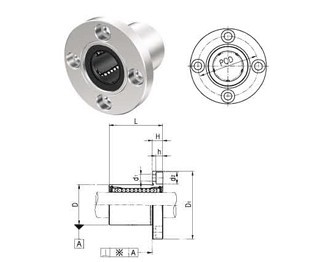

LMF : 亚洲标准型直线轴承_法兰式

LMF : 亚洲标准型直线轴承_法兰式   型号 内径 D L D 1 H PCD d 1 d 2 h 垂角度 ※(㎛) 基本额定载荷(N) 滚珠 列数 重量 (gf) 塑料 钢 dr. 公差   公差 额定动载荷(C) 额定静载荷(Co) LMF6 LMF6-A 6 0 -0.009 12 0 -0.011 19 28 5 20 3.4 6.5 3.3 12 200 260 4 26.5 LMF8S LMF8S-A 8 0 -0.009 15 0 -0.011 17 32 5 24 3.4 6.5 3.3 12 170 220 4 34 LMF8 LMF8-A 8 0 -0.009 15 0 -0.011 24 32 5 24 3.4 6.5 3.3 12 260 440 4 40 LMF10 LMF10-A 10 0 -0.009 19 0 -0.013 29 40 6 29 4.5 8.0 4.4 12 370 540 4 78 LMF12 LMF12-A 12 0 -0.009 21 0 -0.013 30 42 6 32 4.5 8.0 4.4 12 410 590 4 76 LMF13 LMF13-A 13 0 -0.009 23 0 -0.013 32 43 6 33 4.5 8.0 4.4 12 500 770 4 94 LMF16 LMF16-A 16 0 -0.009 28 0 -0.013 37 48 6 38 4.5 8.0 4.4 12 770 1170 5 134 LMF20 LMF20-A 20 0 -0.010 32 0 -0.016 42 54 8 43 5.5 9.5 5.4 15 860 1370 5 180 LMF25 LMF25-A 25 0 -0.010 40 0 -0.016 59 62 8 51 5.5 9.5 5.4 15 980 1560 6 340 LMF30 - 30 0 -0.010 45 0 -0.016 64 74 10 60 6.6 11.0 6.5 15 1560 2740 6 460 LMF35 - 35 0 -0.012 52 0 -0.019 70 82 10 67 6.6 11.0 6.5 20 1660 3130 6 795 LMF40 - 40 0 -0.012 60 0 -0.019 80 96 13 78 9.0 14.0 8.6 20 2150 4010 6 1054 LMF50 - 50 0 -0.012 80 0 -0.019 100 116 13 98 9.0 14.0 8.6 20 3820 7930 6 2200 LMF60 - 60 0 -0.015 90 0 -0.022 110 134 18 112 11.0 17.5 10.8 25 4700 9990 6 2960 注1) 对额定动载荷        C:额定寿命50Km时 C100 ：额定寿命100Km时， C100 = C/1.26       例）LM12 C:410N, C100 = 410/1.26 = 325.40N    2) 表中重量是塑料保持架轴承的    3) 主要尺寸是㎜
