保持器型滚柱滚动导轨

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SRG-C LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。	SRG-LC SRG-LC型为具有与SRG-C型相同的横断面形状,但延长了LM滑块全长(L)、增加了额定负荷的型号。	SRG-R 为减小了LM滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。
SRG-LR SRG-LR型为具有与SRG-R型相同的横断面形状,但延长了LM 滑块的全长(L)、增加了额定负荷的型号。	SRG-A LM滑块的法兰部实施了螺纹加工。可以从顶部安装。	SRG-LA SRG-20LA型为具有与SRG-A型相同的横断面形状,但延长了LM滑块的全长(L)、增加了额定负荷的型号。
SRG-V	SRG-LV

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SRN-C LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。	SRN-LC SRN-LC型为具有与SRN-C型相同的横断面形状,但延长了LM滑块全长(L)，增加了额定负荷的型号。	SRN-R 为减小了LM滑块的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。
SRN-LR SRN-LR型为具有与SRN-R型相同的横断面形状,但延长了LM滑块全长(L)，增加了额定负荷的型号。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

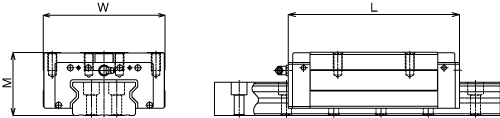

公称型号 外形尺寸 基本额定负荷 详细规格 CAD 尺寸图 径向 反径向 横 2D (DXF) 3D 高度 M 宽度 W 长度 L 动额定 C 静额定 C0 动额定 CL 静额定 C0L 动额定 CT 静额定 C0T mm mm mm kN kN kN kN kN kN SRW 70LR 70 135 190 115 256 115 256 115 256 SRW 85LR 80 165 235 167 366 167 366 167 366 SRW 100LR 100 200 303 278 599 278 599 278 599 SRW 130LR 130 260 350 497 990 497 990 497 990 SRW 150LR 150 300 395 601 1170 601 1170 601 1170
